ناودانی یکی از پرکاربردترین پروفیل فولادی در صنعت و ساختمان سازی است که شاید در نگاه اول ساده به نظر برسد، اما نقش حیاتی در استحکام و پایداری سازه ها ایفا میکند. این مقطع فولادی که به شکل حرف U یا C انگلیسی ساخته میشود، عضو جدایی ناپذیر بسیاری از پروژه های عمرانی، صنعتی و حتی تزئینی است. بال ها (بخش های افقی) و جان (بخش عمودی) دو بخش اصلی ناودانی هستند که مقاومت آن را در برابر فشارهای مختلف تضمین می کنند. در متون فنی، ناودانی را با نام های UPN یا UNP می شناسند که به ترتیب مخفف عبارت های U-Profile Normal و U-Profile Parallel هستند.
اما تفاوت اصلی انواع ناودانی ها در چیست؟ پاسخ این سوال به فرآیند تولید، شکل ظاهری، ابعاد، وزن و در نهایت کاربرد آنها بر میگردد. قیمت ناودانی با ویژگی های منحصر به فرد خود، برای استفاده در شرایط و پروژه های خاصی متفاوت است. در ادامه، به بررسی جامع انواع ناودانی بر اساس معیارهای مختلف می پردازیم تا درک بهتری از این پروفیل مهم فولادی پیدا کنید.
انواع ناودانی بر اساس روش تولید
یکی از مهم ترین دسته بندی ها برای ناودانی ها، بر اساس روش تولید آنهاست. این روش ها به طور مستقیم بر خواص مکانیکی، ظاهر و در نهایت کاربرد نهایی ناودانی تأثیر میگذارند.
ناودانی فابریک یا نورد شده
ناودانی فابریک یکی دیگر از انواع ناودانی از فرآیند نورد گرم تولید میشوند. در این روش، شمش های فولادی (بیلت) تا دمای بسیار بالایی (حدود 1200 درجه سانتیگراد) حرارت داده میشوند تا به حالت خمیری درآیند. سپس، این شمش های داغ از میان غلتک های متوالی با اشکال خاص عبور میکنند تا به تدریج به شکل نهایی ناودانی درآیند.
ویژگی کلیدی ناودانی نورد شده:
- استحکام بالا: به دلیل ساختار یکپارچه و فرآیند تولید در دمای بالا، این ناودانی ها مقاومت بسیار خوبی در برابر تنش ها و فشارهای سنگین دارند.
- وزن بالا: وزن این نوع ناودانی ها معمولاً با استانداردهای جدول اشتال (IPE) مطابقت دارد و از نوع پرسی سنگینتر است.
- ضخامت یکنواخت: ضخامت بال ها و جان در این نوع ناودانی یکنواخت و قابل اطمینان است.
- کاربرد: از ناودانی نورد شده در پروژه های سنگین ساختمان سازی، ساخت خرپا، ستون ها و پل ها استفاده می شود.
ناودانی پرسی
ناودانی پرسی از طریق فرآیند نورد سرد تولید می شوند. در این روش، ورق فولادی با طول معمولاً 6 متر، بدون نیاز به حرارت زیاد، توسط دستگاه رول فرمینگ و قالب مخصوص، تحت فشار قرار گرفته و به شکل ناودانی در میایند.
ویژگی کلیدی ناودانی پرسی:
- وزن سبک تر: به دلیل ضخامت کمتر نسبت به نوع فابریک، این ناودانی ها وزن سبک تری دارند.
- دقت بالا: فرآیند نورد سرد، دقت ابعادی بالاتری را فراهم میکند که برای پروژه های حساستر مناسب است.
- ظاهر متفاوت: گوشه های ناودانی پرسی معمولاً گردتر یا هلالی تر هستند.
- کاربرد: در پروژه هایی که نیاز به ظرافت و وزن کمتر دارند، مانند ساخت فریم درها و پنجرهها، اسکلت فلزی سازه های سبک و برخی قفسه بندی های صنعتی استفاده میشوند.
دستهبندی ناودانی بر اساس ظاهر و کاربرد
علاوه بر روش تولید، ناودانی ها بر اساس شکل ظاهری و ویژگی های کاربردی نیز به انواع مختلفی تقسیم می شوند که هر کدام برای هدف خاصی طراحی شدهاند.

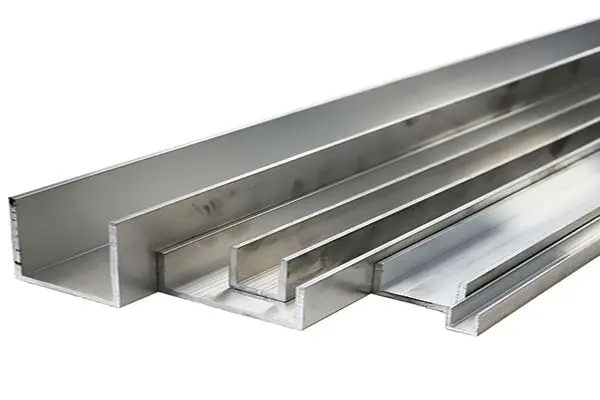

ناودانی ساده
این نوع ناودانی، همان پروفیل U یا C شکل است که در دو نوع سنگین و سبک تولید می شود. ناودانی ساده بیشترین کاربرد را در صنعت و ساختمان سازی دارند. این ناودانی ها در ابعاد و سایزهای مختلف (معمولاً از 8 تا 16 سانتی متر) تولید میشوند و با توجه به ضخامت و ابعاد، در کاربردهای گوناگونی مورد استفاده قرار میگیرند.
کاربرد ناودانی ساده:
- ساخت خرپا، بادبند و ستون
- پروژههای عمرانی مانند پلسازی و ساخت پلهای عابر پیاده
- تیرریزی سقفها و ساخت چارچوبها
- ماشینآلات صنعتی و سازههای فلزی

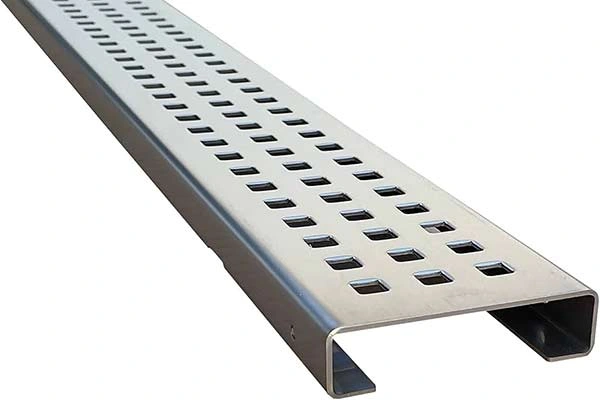

ناودانی مشبک
ناودانی مشبک که نوعی دیگر از انواع ناودانی هست از ورق گالوانیزه تولید میشود و ویژگی بارز آن، وجود سوراخ های متعدد روی بال ها و جان آن است. این سوراخ ها برای اتصال آسان قطعات به وسیله پیچ و مهره طراحی شدهاند.
ویژگی ناودانی مشبک:
- مونتاژ و نصب آسان: سوراخها امکان اتصال سریع و بدون نیاز به جوشکاری را فراهم میکنند.
- قابلیت تغییر: به راحتی میتوان سازهها را باز و بسته یا ابعاد آنها را تغییر داد.
- وزن سبک و مقرون به صرفه: وجود سوراخها باعث کاهش وزن و مصرف مواد اولیه میشود.
- کاربرد: این نوع ناودانی به طور گسترده در ساخت قفسه های فلزی، پایه های تاسیسات، ساخت ساپورت های لولهای و اسکلت بندی سازه های موقت استفاده میشود.
ناودانی سبک و سنگین
در نهایت، دو دسته بندی مهم دیگر بر اساس وزن و ابعاد، ناودانی ها را از هم متمایز می کنند: ناودانی سبک و ناودانی سنگین. این تفاوت به طور مستقیم بر مقاومت و کاربرد نهایی آن ها تأثیر می گذارد.
ناودانی سبک
ناودانی سبک، همان طور که از نامشان پیداست، وزنی کمتر از آنچه در جدول استاندارد اشتال (GOST 8240) برای ابعاد مشابه تعریف شده است، دارند. این نوع ناودانی ها اغلب با روش نورد پرسی تولید می شوند تا وزن آنها کاهش یابد.
کاربرد ناودانی سبک
- مناسب برای سازه هایی که نیاز به تحمل بار زیاد ندارند.
- ساخت راه پله ها، چارچوب ها و ترمیم ساختمان های قدیمی.
- ساخت تجهیزات صنعتی و سازه های سبک.
ناودانی سنگین
ناودانی سنگین که یکی از انواع ناودانی هست دقیقاً بر اساس ابعاد و وزن استاندارد جدول اشتال (DIN 1026-1) تولید می شوند. این ناودانی ها مقاومت فشاری و کششی بسیار بالایی دارند و برای پروژه هایی که نیاز به استحکام حداکثری دارند، ایده آل هستند. این نوع ناودانی معمولاً به روش نورد گرم تولید میشود.
کاربرد ناودانی سنگین
- پروژههای سنگین ساختمانسازی و صنعتی.
- ساخت اسکلت فلزی ساختمانهای بلند.
- استفاده در پلسازی و سازههای بزرگ.
نکات مهم در انتخاب و خرید ناودانی
برای اینکه خرید موفق و مطمئنی داشته باشید، تنها شناخت انواع ناودانی کافی نیست. باید به چند نکته کلیدی توجه کنید:
- بررسی ابعاد و ضخامت: ابعاد ناودانی باید با نقشه و نیازهای پروژه شما کاملاً مطابقت داشته باشد.
- نوع استاندارد: اطمینان حاصل کنید که ناودانی انتخابی شما مطابق با استانداردهای بینالمللی (مانند GOST، DIN یا UPN) است.
- کیفیت مواد اولیه: کیفیت فولاد به کار رفته در تولید ناودانی، به طور مستقیم بر استحکام و مقاومت آن تأثیر میگذارد.
- گواهینامه کیفیت: حتماً از فروشنده گواهینامه های استاندارد و کیفیت محصول را درخواست کنید.
با در نظر گرفتن این موارد، می توانید بهترین نوع ناودانی را برای پروژه خود انتخاب کنید و از مقاومت و پایداری سازه خود اطمینان حاصل کنید. دراین مقاله به توضیح انواع ناودانی بر اساس 6 قابلیت کلی پرداختیم. ناودانیها پروفیلهایی فلزی با شکل U و C هستند که ۶ نوع متفاوت دارند. نورد گرم روشی است که در آن شمش فلزی حرارت داده شده و از غلتک رد میشود. در روش پرسی هم متریال آهنی از دستگاهی خاص رد خواهد شد تا ناودانی سبک تولید شود. ناودانیهای ساده رایجترین نوع ناودانی در پروژهها هستند و در نوع مشبک هم روی دو قسمت اصلی ناودانی یعنی بال و جان، سوراخهای متعددی وجود دارد. در نهایت ناودانیهای سبک و سنگین هم نوع خاصی از قطعات مخصوص سازه هستند که وزن آنها براساس جدول استاندارد اشتال متغییر است.
